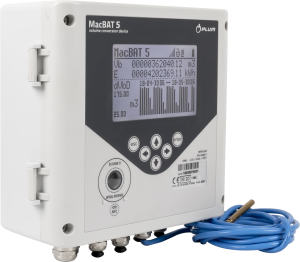

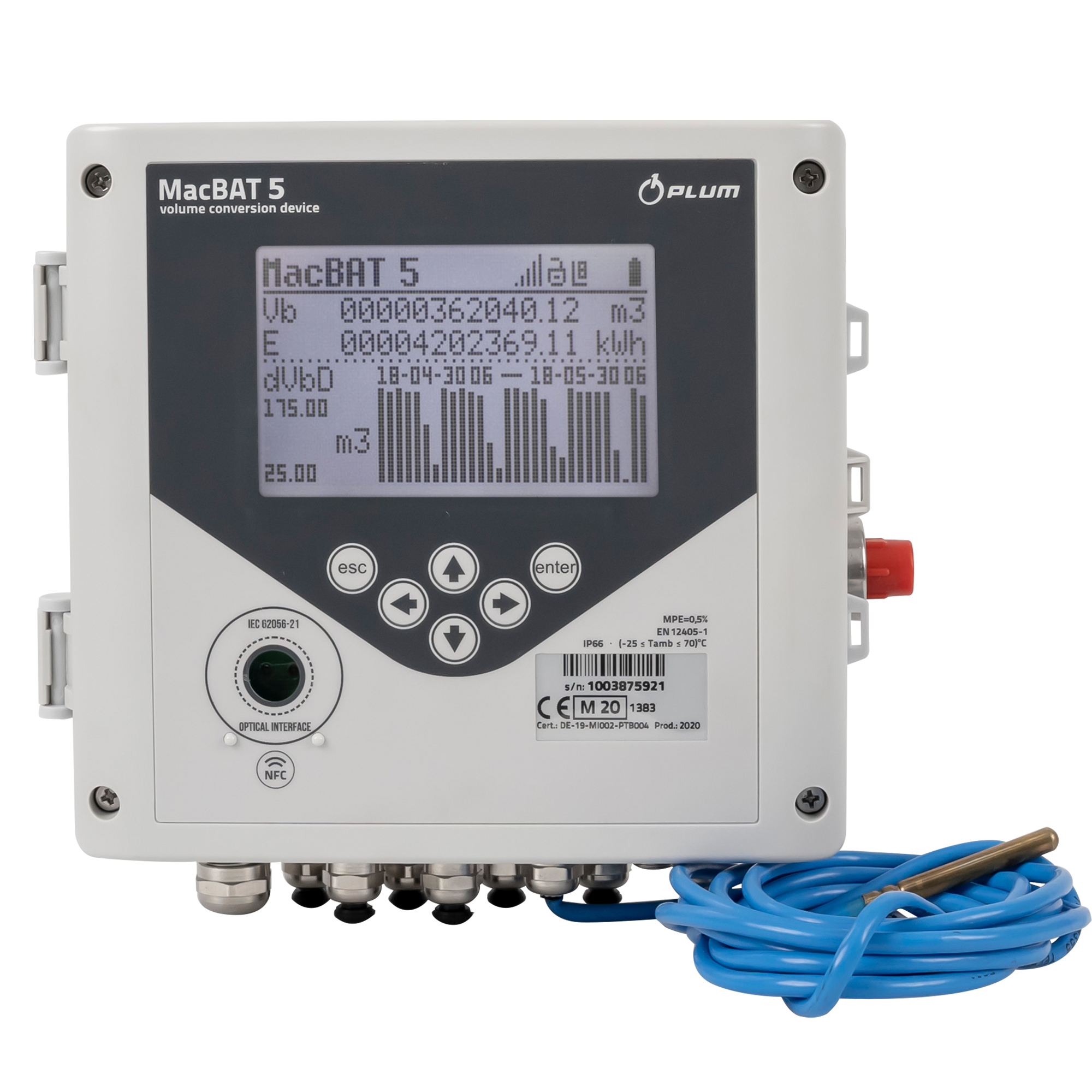

MacBAT 5 korektor volumena plina
| Dimenzije | 206x194x76 mm |
| Težina | 1,3kg |
| Materijal kućišta | polikarbonat (verzija 1) metal (verzija 2) |
| Relativna vlažnost | maksimalno 95% pri temperaturi od 70°C |
| Temperaturni raspon | -25°C do 70°C |
| Razina zaštite | IP66 (za vanjsku instalaciju) |
| Tipkovnica | 6 tipkala (verzija 1) 18 tipkala (verzija 2) |
| Ekran | LCD 4“ s osvjetljenjem |
| EX klasifikacija | II 1 G Ex ia IIB T4 Ga Certifikat FTZU 17 ATEX 0047X |
| Unutarnja EVC opskrba | D-veličina li baterija 3,6V/17Ah trajnosti do 5 godina |
| Unutarnja GSM opskrba | Dvije D-veličina li baterije 3,6V/17Ah trajnosti do 5 godina (dvije komunikacije dnevno) |
| Vanjska opskrba | Neiskrivo sučelje napajanja i prijenosa INT-S3 (RS485, Napajanje izlaza 5.7V, 2 digitalna ulaza /izlazi, ulazni napon 11 ÷ 30V DC) |
| Prijenosni priključci | 2 nezavisna priključka za serijski prijenos, brzina do 256 000 b / s: COM1, COM2 standard RS-485, Optičko sučelje IEC 62056-21, NFC sučelje IEC 14443, GSM / GPRS 2G / 3G / LTE (opcionalno) |
| Prijenosni protokoli | MODBUS RTU, MODBUS TCP (u verziji s unutarnjim modemom), MODBUS RTU (MASTER MODE), GAZMODEM, GAZMODEM (MASTER MODE). Ostali protokoli mogu se koristiti na zahtjev. |
| Klasa uvjeta okoline | (mehanička/elektromagnetska): M2/E2 |
| Osnovni uvjeti | Podesivo od ovlaštenog servisnog osoblja, raspoložive opcije |
| Bazni tlak (apsolutni) pb | domet (1,00 ÷ 1,02) bar, zadani 1,01325 bar |
| Bazna temperatura Tb | raspon (270 ÷ 300) K, zadano 273,15K (0 ° C) |
| Referentna temperatura za proces izgaranja T1 | raspon (270 ÷ 300) K, zadana vrijednost 298,15 K (25 ° C) |
| Najveća dopuštena pogreška | – (prema standardu EN 12405-1) 0,5% u referentnim uvjetima 1% kod nominalnih radnih uvjeta, tipična pogreška <0,15% – (prema standardu EN 12405-2): ECD klasa A |
| Algoritmi za izračun kompresijskog faktora | SGERG-88, MGERG-88, AGA8-92 Detaljna kompozicija, AGA8-G1, AGA8-G2, AGA NX-19 mod stalni faktor kompresije K1 |
| Registracijski period | Podaci se povremeno registriraju: interval bilježenja od 1 do 60 minuta – 24000 zapisa |
| Podaci po satu | više od 2 godine |
| Dnevni podaci | više od 3 godine |
| Mjesečni podaci | više od 10 godina |
| Memorija događaja | oko 4000 zapisa, segmentirano za 2 sektora |
| Ulazi |
6 Ex digitalni ulaz – surađivati s potencijalnim slobodnim spojevima, koje se dijele s:
2 Ex digitalna ulaza, vrsta NAMUR, koja se dijeli s: |
| Senzor tlaka p1 (unutarnji ili vanjski) | – mjerni raspon u standardnoj opciji – do 6 bara. Kraj senzora je metrički navoj M12 x 1,5 (Ermeto), raspon tlaka: 0,8 ÷ 6 / 0,8 ÷ 10/2 ÷ 10/4 ÷ 20/7 ÷ 35/4 ÷ 70 / 10 ÷ 70/10 ÷ 100 / bara abs. Najveće dopuštene pogreške za mjerenja p 20 ° C (± 3 ° C) ± 0,2% izmjerene vrijednosti – Temperaturni osjetnik Pt1000 klasa A ili B, 2-žični ili 4-žični (s kompenzacijom duljine kabela), promjer 5,7 mm. 20 ° C (± 3 ° C) ± 0,08% |
| Senzor tlaka p2 (unutarnji, opcionalni) | apsolutni ili mjerač, kreće se od 0 ÷ 100 mbar do 10 ÷ 100 bara, 2 digitalna pretvornika tlaka ili temperature (vanjski, radi na načinu rada baterije) |
| Kontrolni izlazi | 4 Ex digitalni izlazi (odvojeni): – – 1x konfigurabilan – binarni ili frekvencijski (0-5000Hz), brojači: Vb, Vm, E – – 3x konfigurabilna binarna |
