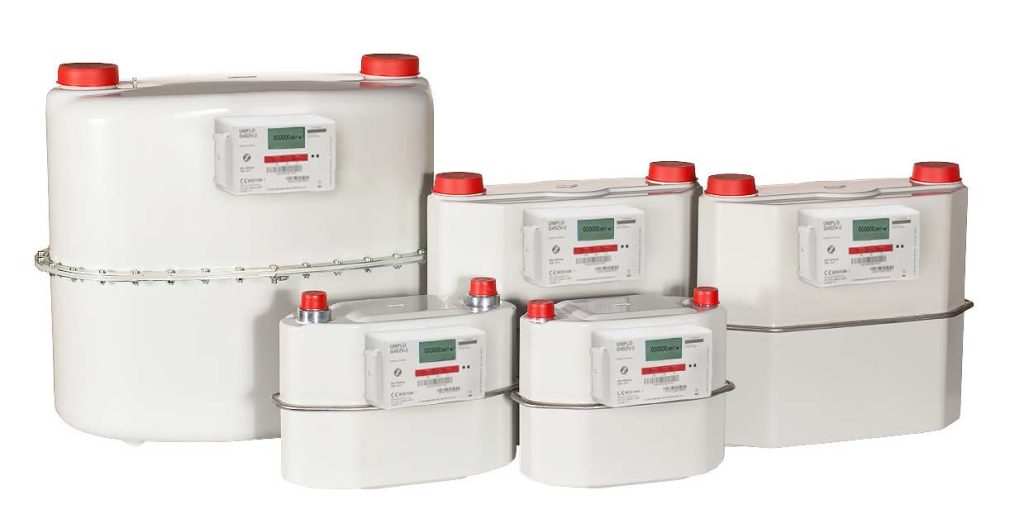

WGE-Tech membranski plinomjer

Membranski plinomjer GN G4T

aem

Ovo je volumetrijsko membranski suhi plinomjer za mjerenje utroška plina (GN), ukapljenog naftnog plina (LPG) za kućanstva.

AEM je proizveo plinomjer tipa GN G4T sukladno propisima Međunarodne organizacije za zakonsko mjeriteljstvo (OIML), sukladno Europskom standardu EN 1359 i Direktivi 2014/32/EC.
Opisani plinomjeri ne smiju se rastavljati, kučište im je od čeličnog lima debljine 1mm i vatrootporni su. Plinomjeri imaju ugrađeni uređaj za sprečavanje registracije obrnutog protoka plina, takav protok se prenosi izvan kučišta kroz magnetsku spojku.
90 % materijala od kojih su proizvedeni plinomjeri može se reciklirati.

Dimenzije plinomjera:
A=250 mm. B=278 mm. C=74 mm. D=330 mm, E=177 nun

Glavne tehničke karakteristike:

  • minimalni protok. Qmin [m3 /h] : 0.040
  • maksimalni protok. Qmax [m3 /h]: 6
  • prijelazni protok. Qt [m3 /h] : 0.60
  • preopterećeni protok. Qr [m3 /h] : 7.2
  • maksimalni radni tlak, pmax [bar] : 0.5
  • nominalna vrijednost cikličkog volumena [m3]: 2×10 3
  • maksimalno očitanje [m3] : 99999.999
  • minimalno očitanje [dm3] : 0.2
  • raspon temperature: [°C] : -10….+40
  • spreman za daljinsko očitanje sa senzorom za očitanje, [m3/imp] : 0.01
  • klasa točnosti: 1.5
  • klasa mehaničkog okruženja: M2



EG6 EVO +

Siconia® EG6 EVO +

sagemcom

Siconia® EG6 EVO + je volumetrijski mjerni instrument za H, L i E porodice plina, koji koriste membranski sustav za stambenu upotrebu. Dizajniran je i izrađen po najvišim standardima, u skladu s normom EN1359 i MID direktivom. Preciznost i točnost mjerenja zagarantirani su proizvodnim i upravljačkim postupkom te automatiziranim sustavom kalibracije koji se u internom mjeriteljskom laboratoriju koristi na 100% proizvedenih brojila.

Kvaliteta plastičnih i metalnih komponenata brojilo čini vrlo osjetljivim, čak i uz minimalni protok plina osigurava izvrsne performanse.

Razlika tlaka između ulaza i izlaza brojila rezultira cikličnim punjenjem i pražnjenjem mjerne komore izmjeničnim kretanjem membrane.

Pokret se pretvara u električni impulsni signal putem kinematičkog mjernog sustava, koji se sastoji od kalemova ventila s spojnim štapom / radilicom i elektroničkog modula pretvarača. Ti se signali tada šalju na mjeriteljsku karticu.

Senzor temperature za korekciju glasnoće ugrađen je na modul pretvarača, a opremljen je učinkovitim sustavom otkrivanja prijevara.

Pametni mjerač prirodnog plina s daljinskim komunikacijskim modulom

Siconia® EG6 EVO + ima integrirani elektronički modul sljedećih funkcija i značajki:

  • LCD zaslon s izbornikom više razina
  • evidentiranje vrijednosti potrošnje
  • daljinski prijenos očitavanja (kompenzirano temperaturom)
  • ventil za daljinsko upravljanje protokom plina.

Podaci komunikacije:

  • DLMS RF komunikacija 169MHz (točka-prema-više točaka)
  • OMS RF komunikacija 868MHz (kratki-doseg)
  • GPRS komunikacija (točka-prema-točki)
  • NB-IoT komunikacija (točka-prema-točki)
  • Lokalna komunikacija putem ZVEI infracrvernog (IR) optički priključka, u skladu s EN 62056-21
  • Membrana sintetičkog materijala
  • Dostupno kućište od pocinčanog čeličnog lima s poliesterskom bojom
  • Brojač s kućištem od pocinčanog čelika jamči odličnu zaštitu od korozije i otporan je na visoke temperature, u skladu s EN1359: 2017 standardom
  • Brojilo je dizajnirano za ugradnju u “H3” vanjsko okruženje, u skladu s EN1359: 1998 / A1: 2006 standardom
  • Visoka mjerna stabilnost klase 1.5
  • Apsorbiranje niske buke i tlaka
  • Opremljen je osiguranim mehaničkim uređajem za povratni ventil
  • Alfanumerički LCD zaslon s dva retka od 16 znakova
  • Integrirana zaštita od neovlaštenih i elektromagnetskih smetnji
  • Korisničko dugme za čitanje podataka
  • Gumb za resetiranje unutarnjeg ventila
  • Lokalna komunikacija putem ZVEI infracrvenog (IR) optičkog priključka, u skladu s EN 62056-21
  • ATEX Zona 2-II 3G Ex ic IIA T3 Gc (- 25°C ≤Tamb ≤ + 55°C)
  • Metalna boja kućišta: RAL 9002 standardne boje (druge boje su dostupne na zahtjev)
  • Točka prema točci mobilna komunikacija: GSM/GPRS, 3G, NB1
  • Točka-prema-više točaka RF komunikacija: WmBUS 169MHz
  • Lokalna veza RF komunikacije: WmBUS 868MHz
  • DLMS protokol
  • UNI TS 11291, AEEG resolution 155/08
  • OMS primarna komunikacija V4.1.2
