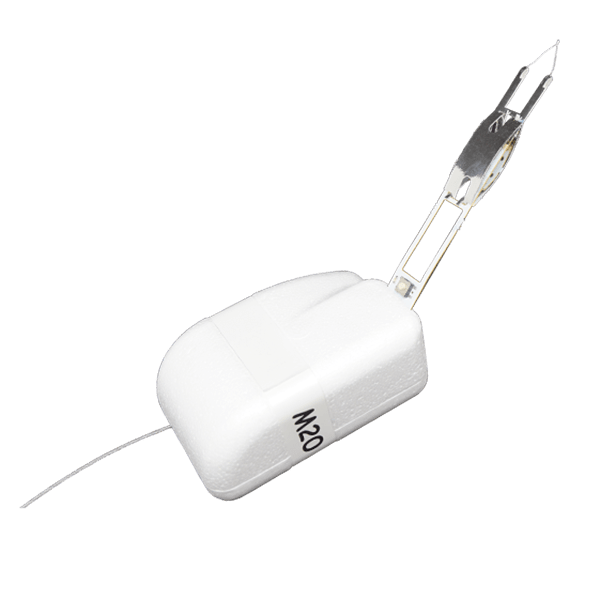

Meteomodem Radiosonde M20
Meteomodem izmislio je sondu M20. Poboljšajte kvalitetu mjerenja PTU i vjetra uz istodobno smanjenje troškova radiosondi. Sa svojom težinom od samo 36 grama može se koristitibez padobrana i omogućuje uštedu plina do 20%.
- Senzor vlažnosti s integriranim grijanjem kako bi se spriječila kondenzacija i zaleđivanje.
- Vanjski prekidač za uključivanje/isključivanje napajanja i za odobrenje otpuštanja naznačeno je na radiosondi.
- Izračun tlaka s GNSS visine je koncept uveden od strane Meteomodema, sada preporučen i od strane WMO-a.
- Opcija barometra (točnije mjerenje tlaka u nižim slojevima)
- Dodatna opcija: Analogni i digitalni ulazi (XDATA), kompatibilni CFH senzori, ECC ozon,…
- Postupak olakšan potpuno automatskom pripremom (promjena frekvencije, kalibracija, BITE) i pojednostavljenim vlakom balona.
- Kompatibilna sa Robotsonde, automatski sustav za lansiranje balona (do 24 radiosonde)
TEHNIČKE SPECIFIKACIJE
OPĆENITO
| Dimenzije | 98 x 63 x 42 mm |
| TEŽINA | 36 g (uključujući bateriju) |
TEMPERATURA
| Vrsta senzora | Thermistor |
| raspon mjerenja | +60 °C to -100 °C |
| razlučivost | 0.01 °C |
| Apsolutna točnost | 0.3 °C |
| Ponovljivost | 0.1 °C |
| Obnovljivost | 0.2 °C |
| Vrijeme odziva | <1 s |
| Brzina mjerenja | 1 Hz |
VLAŽNOST
| Vrsta senzora | Capacitor |
| raspon mjerenja | 0 % to 100 % |
| razlučivost | 0.1 % |
| Apsolutna točnost | 3 % |
| Ponovljivost | 2 % |
| Obnovljivost | 2 % |
| Vrijeme odziva | <0.3 s (1000 hPa, 20 °C) |
| Brzina mjerenja | 1 Hz |
| Grijani senzor | Sprječavanje zamrzavanja |
TLAK
Izračunato na temelju GPS nadmorske visine / barometer (opcija)
| Domet | 1100 hPa to 3 hPa |
| razlučivost | 0.1 hPa |
| Točnost | <1.0 hPa / <0.4 hPa od 1100 hPa do 100 hPa 0.3 hPa od 100 hPa do 10 hPa 0.1 hPa <10 hPa |
| Obnovljivost | 0.2 hPa na 100 hPa 0.05 hPa na 10 hPa |
BATERIJE
| Tehnologija | 3 V litij |
| Autonomija | >4 h tijekom leta |
| Pakiranje | 1 baterija |
| Skladištenje | >3 godine |
GEOPOTENCIJALNA VISINA
| Visinski raspon | >45 km |
| Točnost položaja | ±5 m |
| Razlučivost položaja | 0.01 m |
MJERENJE VJETRA
| Točnost vodoravnog vjetra | 0.15 m/s |
| Točnost smjera vjetra | 1 ° |
| Horizontalna razlučivost vjetra | 0.01 m/s |
| Razlučivost smjera vjetra | 0.1 ° |
| Brzina mjerenja | 1 Hz |
ODAŠILJAČ
U skladu sa europskom normom ETSI EN 302054
| Raspon frekvencije | 400 MHz to 406 MHz |
| Frekvencijski korak | 200 kHz (opcija 100 kHz) |
| Postavljanje frekvencije | infracrveno |
| Maksimalni pomak | 1 kHz |
| Standardna izlazna snaga | 150 mW |
| Modulacija | FSK |
| Brzina prijenosa | 1 Hz |
UMJERAVANJE
| Tvorničko umjeravanje | Pohranjeno na flash disku |
| Terenska provjera | Prije lansiranja |
OPCIJE
| Dodatni barometarski senzor | : (XDATA, OZONE, LOAC, …) |
